Leviathan, EVO3

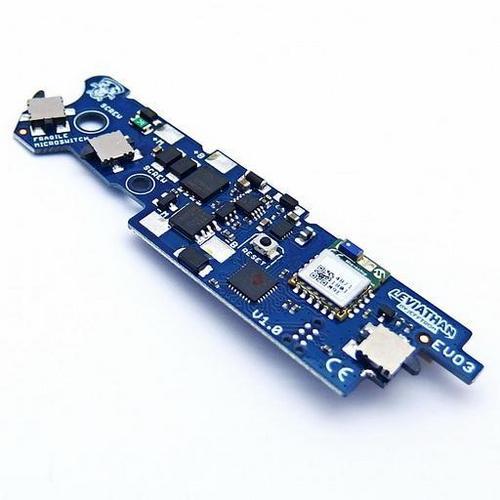

Leviathan - EVO3 on kehittynyt mikroprosessoriohjattu ja Bluetooth yhteyden kautta ohjelmoitava mosfet yksikkö. EVO3 mallinimi tarkoittaa sitä, että tämä yksikkö on yhteensopiva ASG CZ Scorpion EVO 3 airsoft-aseiden kanssa. Leviathan tuo EVO3 sähköaseeseen runsaan määrän täysin uusia ominaisuuksia sekä parantaa vanhojen toimintaa. Yksikön avulla voit hallita aseesi tulimuotoja, tulinopeutta (ROF - rate of fire), aseen esiviritystä, aktiivijarrua, poistaa varaan LiPo/LiFe akkujen liialliselta purkamiselta sekä paljon muuta. Kaikkien ominaisuuksien ohjaus tapahtuu älypuhelimen avulla (Android ja iOS). Leviathan yksikkö asennetaan kokonaisuudessa EVO3 rataslaatikon sisälle perinteisen liipasinkoneiston kytkinpintojen paikalle. Yksikköön on esiasennettu täydelliset johdotukset, joista löytyy 30A mini sulake sekä Deans/T-liittimet. Asennuksen yhteydessä ei vaadita juottamista!

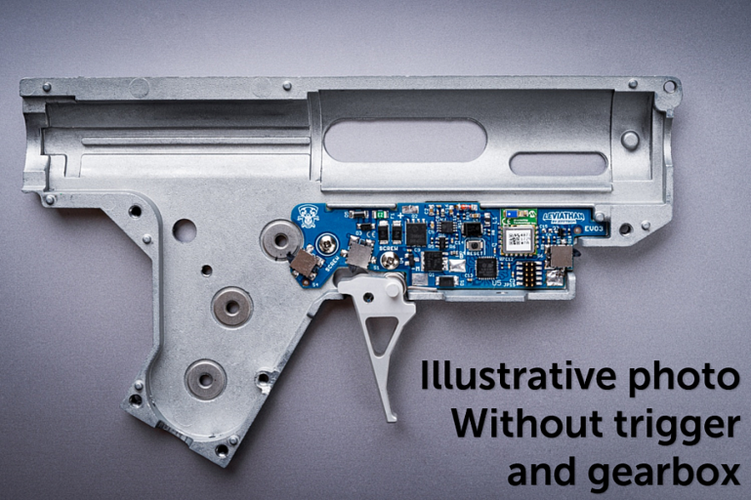

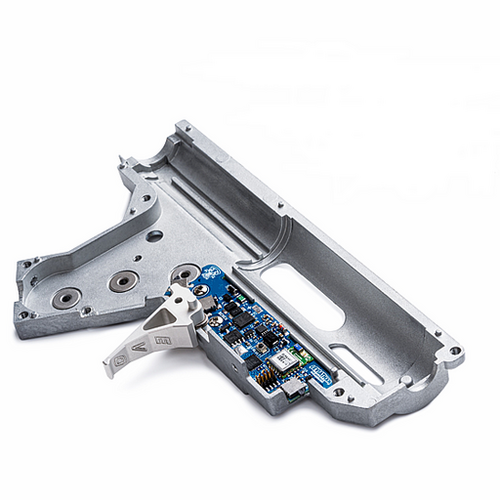

HUOM! Kuvassa näkyvä rataslaatikko ja liipaisin eivät tule yksikön mukana.

---

Mitä ominaisuuksia Leviathan yksiköllä saadaan?

• Voit säätää ja lisätä kaikkia aseesi tulimuotoja kaikissa tulenvalitsimen asennoissa. (SAFE - SEMI - AUTO)

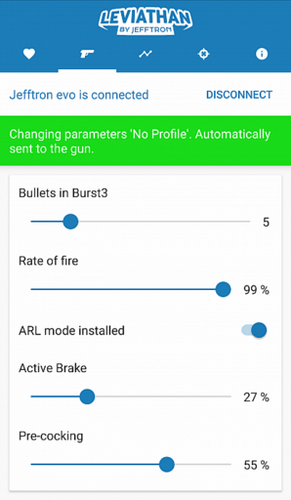

• Kolme erilaista pursketuli toimintamoodia. Jokaisen toimintamoodin pursketulen pituus säädettävissä 2 - 20 laukauksen välillä.
• Voit rajoittaa aseen tulinopeutta lisäämällä moottorin käyntiin taukoja laukausten välillä. Tällä tavoin aseesi liipasinvaste pysyy erittäin nopeana, vaikka aseen sarjatulen nopeutta rajoitetaan ohjelmallisesti.
• Säädettävä aktiivijarrun voimakkuus, joka voidaan tarvittaessa kytkeä pois päältä.

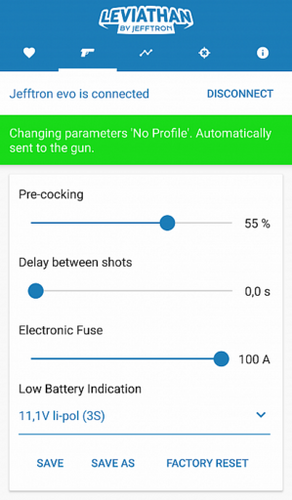

• "Pre-cocking" esiviritys funktio, joka mahdollistaa välittömän ja viiveettömän kertatulen.
• ARL moodi: Mukana toimitettava anti reverse latch mahdollistaa esivirityksen, matalampi tasoisen aktiivijarrun sekä DSG rattaiden käytön
• Mahdollisuus lisätä laukausten väliin viivettä, jonka avulla voidaan simuloida tuliaseen rekyylin vaikutusta ammuntanopeuteen. Tuliaseessa rekyylin takia nopea esimerkiksi kertatulta ei voi ampua rajattoman nopeasti. Viiveen pituutta voidaan säätää 0,1-4 sekunnin välillä.
• Automaattinen sulake havaitsee korkean virran vaurioiden välttämiseksi, jos jokin menee pieleen
• Leviathan varoittaa akun matalasta jännitteestä LiPo tai LiFe-akkuja käytettäessä. Ominaisuus toimii 2S - 4S LiPo ja 3S - 4S LiFe akkujen kanssa.
• Käyttäjä voi tallentaa useita erilaisia asetuskonfikuraatioita eri profiilien alle.

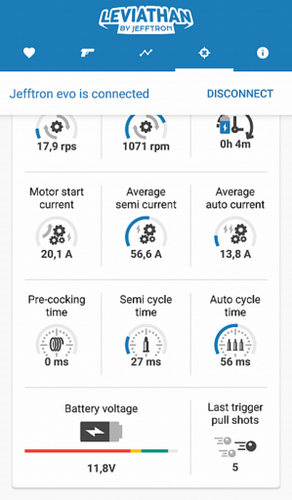

• Ohjelmisto näyttää todellisen akun jännitteen. Ohjelmistosta löytyy värikoodattu indikaattori, joka kuvaa akun varaustasoa.

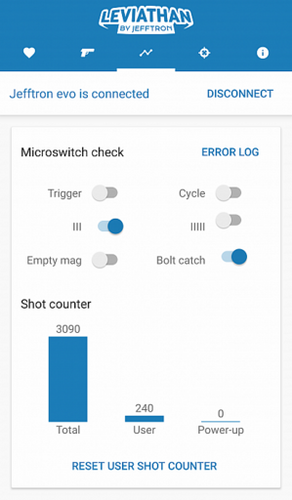

• Leviathanissa on kolme erillistä laukausten laskuria. Ensimmäinen laskuri kirjaa ylös kaikki yksikön kanssa ammutut laukaukset sen elinkaaren aikana, toinen on käyttäjän resetoitavissa ja kolmas resetoituu aina akun irroituksen yhteydessä.

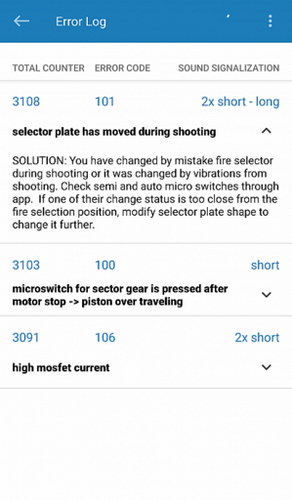

• Virheloki ilmoittaa laitteen kanssa syntyneet virheet koko piirin elinkaaren aikana.

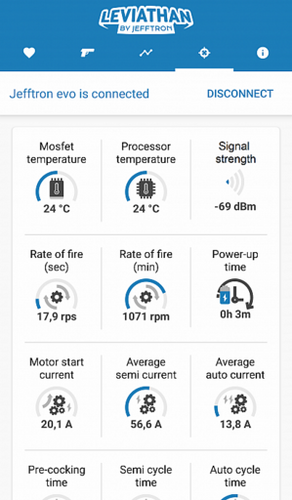

• Leviathan - EVO3 monitoroi aseen virtaa, jännitettä ja yksikön lämpötilaa ja suojaa aseen osia vikatilanteessa vaurioitumiselta.
• Moottori tärisee ja piippaa tiedon välittämiseksi käyttäjälle.
• Ohjelmoinnin asetukset tallentuvat reaaliajassa Leviathan - EVO3 muistiyksikköön. Toisin sanoen et menetä asettamiasi asetuksia, vaikka Bluetooth yhteys katkeaisi tai akku irroitettaisiin aseesta keskes yksikön säädön.

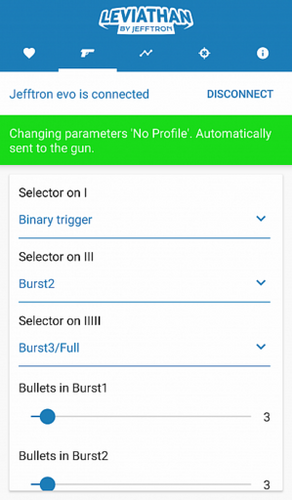

Ohjelmoitavat tulimuodot:
Jokainen alla oleva tulimuoto voidaan ohjelmoida toimimaan missä tahansa tulenvalitsimen asennossa (SAFE - SEMI - AUTO).

• SAFE (varmistin): Liipasimen painallus ei tee mitään, ase on varmistettu.
• SEMI: Ase ampuu yhden kerran liipasinta painettaessa.
• SEMI/BurstX: Lyhyt painallus laukaisee aseen kertaalleen ja pitkä painallus aiheuttaa erikseen määritetyn purskeen.
• "Double trigger": Ase ampuu aina kun liipasinta painaa ja vapauttaa. Toisin sanoen yksi ase ampuu kaksi kertaa yhdellä painalluksella.
• BurstX: Ase ampuu yhdellä painalluksella pursketulen.
• BurstX/BurstY: Liipasimen lyhyt painallus aiheuttaa burstX purkeen ja pitkä painallus aiheuttaa burstX jälkeen erikseen määritetyn burstY:n.
• BurstX/Full: Liipasimen lyhyt painallus aiheuttaa burstX pursketulen ja pitkä painallus aiheuttaa sarjatulen.
• Full: Ase ampuu sarjatulta niin kauan kun liipasinta painetaan.

TEKNISET TIEDOT:

• Helppo asentaa ASG CZ Scorpion EVO 3 sähköaseeseen, asennus ei vaadi aseen muokkausta tai itse piirin

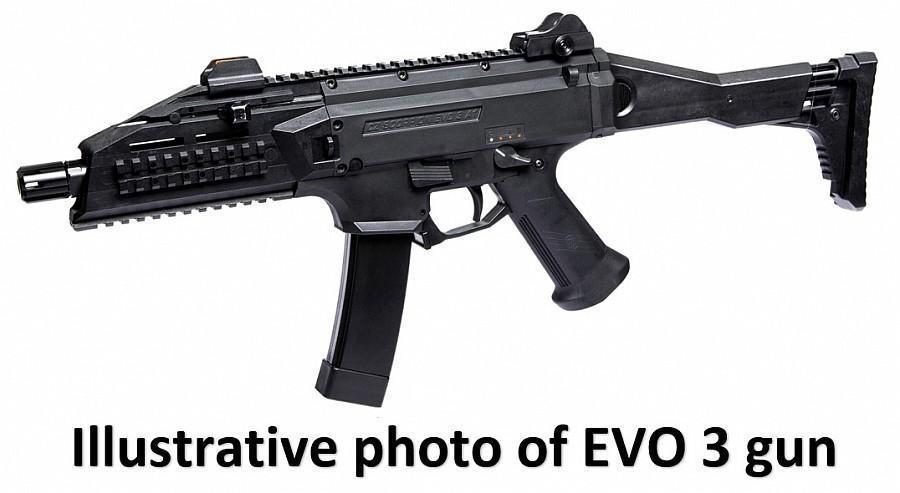

• Yhteensopiva Scorpion EVO 3 - A1, Scorpion EVO 3 - A1 B.E.T., Scorpion EVO 3 - A1 carbine rataslaatikko gen.1, version 2018 ja version 2020 kanssa. Yhteensopiva vakion tai CNC liipaisimen kanssa.
• ARL moodi: Mukana toimitettava anti reverse latch mahdollistaa esivirityksen, matalampi tasoisen aktiivijarrun sekä DSG rattaiden käytön
• Viritinrattaan (sector gear) ja liipaisimen aseman monitorointi toteutettu mikrokytkimen avulla, jonka avulla aseen kertatulen ja pursketulen ajoitus on aina täydellinen.
• Pakkauksen mukana toimitetaan CNC- työstetty liipaisin, jonka vetopituutta voi säätää liipaisimesta löytyvän säätöruuvin avulla.
• Leviathan yksikössä on täysin valmiit johdotukset, jotka varmistavat helpon asennuksen. Johdot ovat riittävän pitkät kaikkiin EVO3 rataslaatikkoa käyttävien aseiden kanssa, joissa aseen akku sijoitetaan perän sisälle. Asennuksen aikana ei tarvitse tehdä juotoksia.
  • Laadukkaat esiasennetut 1,5 neliömillimetrin (1,5 qmm / AWG16) ja kovalla MPPE pinnoittella varustetut virtajohdot sekä sininen 0.34 qmm signaalijohto (AWG24)
  • Virtajohtojen ulkohalkaisija: 2,06 mm
  • Signaalijohdon ulkohalkaisja: 1,24 mm
  • Johtojen pituus rataslaatikon peräosasta akun liittimeen: 290mm
• Leviathanin elektroinen piiri on pinnoitettu lakalla, joka suojelee piiriä vedeltä
• Aseen esivirtysfunktion toiminta vaatii rattaiston taakseppäin pyörimisen estävän anti reversal latch komponentin
• Suunniteltu toimimaan ja kestämään aina 17V jännitteellä varustettujen akkujen kanssa. Nimellisjänniteeltään 8.4 - 12V nikkeliakut ja 7.4 - 14.8V litium pohjaiset akut ovat yhteensopivia piirin kanssa.
• Leviathanin asennuksen yhteydessä rataslaatikosta poistettavat osat: cut off lever ja vakio sähköosat.

Linkit:

JeffTronin mobiilisovellus Leviathan iOS- ja Android-älypuhelimiin
Leviathan EVO3 manuaali: Voit ladata Leviathan EVO3 yksikön asennus- ja käyttömanuaalin TÄSTÄ

Pakkauksessa:

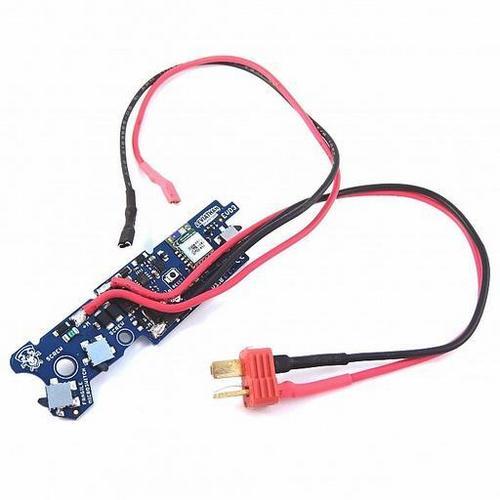

- Leviathan - EVO3 "drop-in module" eteen johdotettuna. Johtojen päässä Deans/T-liitin. Moottorille tulevissa johdoissa standardin mukaiset moottorin liittimet.

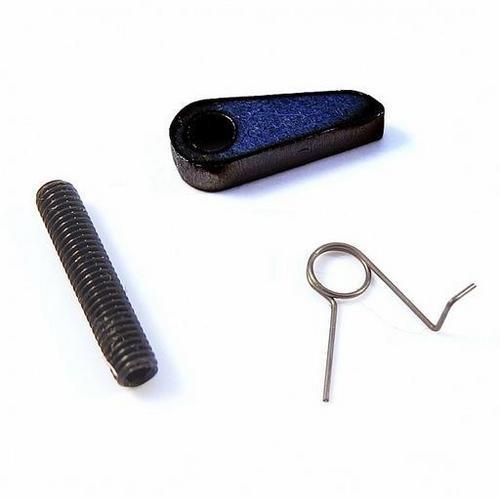

-ARL moodi: Anti reverse latch, jousi ja spesiaali ruuvi
- kaksi aluslevyä ruuvien alle
- Vaahtomuovipehmuste Leviathan yksikön asennukseen.
- Englanninkielinen asennusohje.

TURVALLISUUSOHJEET:
- Piirin asennus rataslaatikon sisälle vaatii ymmärrystä airsoft-aseiden tekniikasta ja osaamista.
- Lue käyttöohjeet ennen Leviathan yksikön asennusta välttääksesi vauriot!
- Oikosulku tai väärin kytketty akku rikkoo yksikön välittömästi! Virheellinen kytkentä evää takuun ja voi johtaa akun räjähtämiseen!
- Irroita akku aina aseesta silloin kun ase ei ole käytössä! Muutoin piiri voi tyhjentää akkusi vähitellen tyhjäksi, jolloin akku menee käyttökelvottomaksi. Akun ollessa kytkettynä Leviathan kuluttaa akkua pienellä virralla "stand by" tilassa.
- Varmista aina piipun turvallinen suuntaus ennen akun kytkentää!
- Älä modifoi, korjaa, altista Leviathan EVO3 piiriä nesteille tai kuumuudelle.
